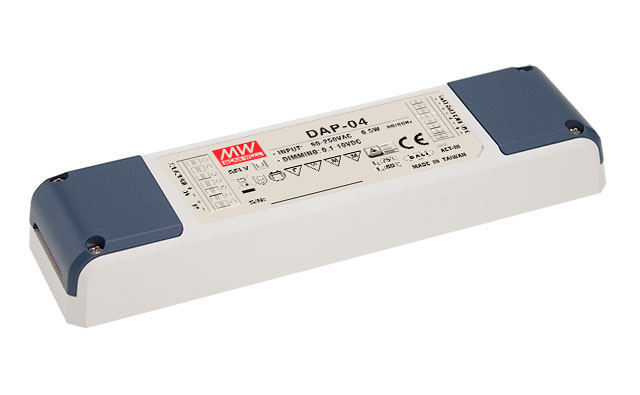

明緯在TILS 2014推出─ 新一代DALI轉PWM信號轉換器-DAP-04

因應DALI控制方式在LED照明領域中應用需求日益增加,明緯推出DAP-04 ~ DALI轉PWM信號轉換器,藉由搭配明緯現有具三合一調光功能之LED電源供應器可實現對LED燈具進行DALI調光設定。本產品兼具DALI調光與按 壓調光(Push-Dim)功能,當外接DALI控制器時,DAP-04可轉化控制器提供之DALI信號為PWM信號,透過三合一調光介面進而對LED燈 具系統進行燈光控制。或透過外接之按壓開關(Push Dimmer),根據按壓時間長短輸出不同PWM信號亦可調節LED之電流輸出。另本產品每組輸出通道可連接最多20台明緯LED電源的調光控制輸入,故4組通道連接LED電源最多可達80台。每組通道皆具獨立位址且可獨立控制,滿足智慧型照明控制系統節能、高效、操作靈活等高性能需求。

DAP-04接受90~305VAC交流輸入,功率消耗最高為0.5W,在自然風冷散熱條件下可工作於-30~60℃環溫,符合燈具系統密閉式操作環境之高環溫需求。機體採用94V-0防火等級塑質外殼,搭配具雙重絕緣效果之兩線式輸入方式(Class II,無FG),可有效避免使用者發生觸電危險。輸入輸出端設計採用免螺絲快速夾線端子,亦增強設計者在電源裝配操作上的方便性。其它功能包含内建繼電器 接點(Relay contact)以實現LED電源開關控制之功能。DAP-04需搭配明緯具三合一調光功能之LED電源使用,合適的應用包含家用照明,辦公室照明,裝飾 照明…等室内LED照明系統之DALI控制操作。



產品特點

  • 90~305VAC交流輸入
  • 轉換DALI信號為PWM信號
  • 内建按壓調光(Push-Dim)功能
  • 4組DALI可定址輸出通道
  • 可選擇線性或對數調光模式(符合IEC62386-207規範)
  • 可選擇PWM輸出邏輯準位
  • 調光範圍:1~100%
  • Class II設計,無FG
  • 功率損耗<0.5W
  • 内建繼電器可對搭配之MW LED電源供應器作開/關控制
  • IP20 等級
  • 自然風冷散熱
  • 工作溫度:-30~+60℃
  • 絕緣塑質外殼
  • 符合DALI標準:IEC62386-101,102,207
  • 安規認證:EN61347-1,EN61347-2-11,EN61058-1
  • 3年保固期
