肖特（SCHOTT）成立於1884年，做為廣受信賴的全球技術集團和先進材料製造商，目前在全球30個國家中，雇有高達1.74萬名員工。公司持續擴充產品線，導入半導體、資料通訊、汽車、健康照護及AR（擴增實境）等不同應用。近期TrendForce有幸採訪肖特先進光學元件事業部的AR產品管理與策略總監Jonas以及全球AR業務總監Christian，兩人除了談及公司近況，也向我們分享了肖特幾何光波導技術，以及繞射光波導基板RealView®產品的發展概況。

全球AR業務總監Christian (左)
先進光學元件事業部AR產品管理與策略總監Jonas(右)

肖特RealView®：表面浮雕光柵光波導基板
肖特從2016年開始持續研發繞射式光波導技術中的表面浮雕光柵（SRG）光波導需要的高折射率玻璃材料。2018年，肖特在中國為其RealView®產品建造專用晶圓廠。針對肖特RealView®玻璃晶圓產品，公司現提供一套高度整合的端到端（end-to-end）製造流程。Jonas指出，這套流程的第一步是在肖特集團的德國總部進行上游研發及大規模高精度玻璃熔製，高階的光學玻璃產品隨後轉移到中國的先進廠房進行下游製程，產出可供銷售的晶圓成品。規格方面，Jonas表示，肖特提供6吋、8吋和12吋的晶圓片，厚度落在≥ 250µm且平坦度< 200nm。截至目前，累積出貨量超過50萬片晶圓，且以8吋晶圓為主。展望未來，肖特正在開發具備高折射率、低密度的玻璃材料。近期推出的輕量版RealView® 2.0產品除了展示上述研發進展，同時具備高達2.0的折射率與小於4 g/cm³的低密度，具有極高的機械穩定性。

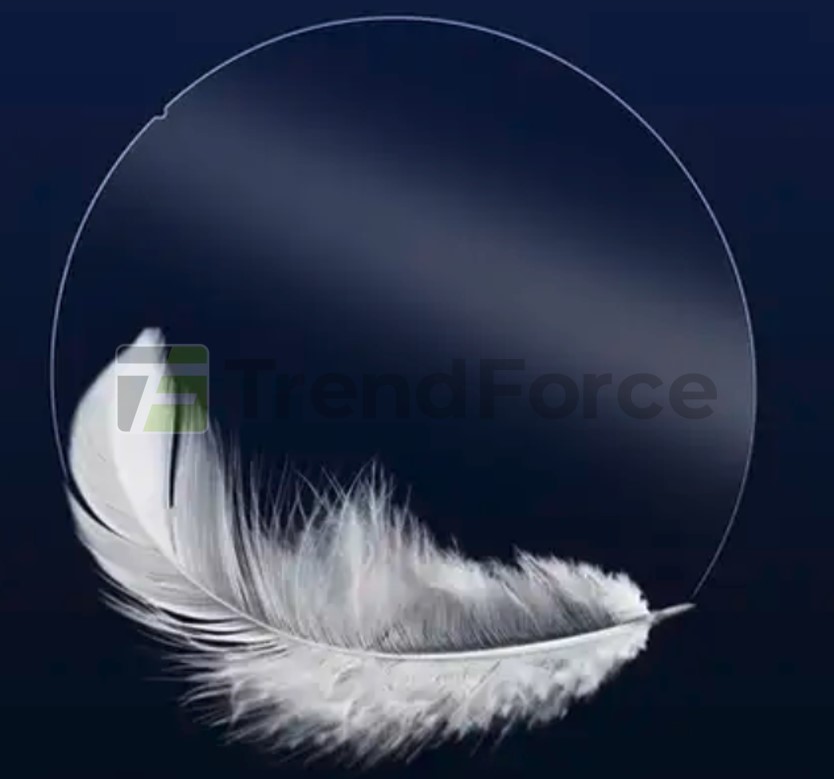

SCHOTT的輕量版RealView® 2.0

肖特輕量版RealView ®2.0產品
相較於其他的光波導基版，碳化矽（SiC）具備較低的密度，在大FoV（視場角）應用更有發展優勢，但其材料性質易碎，製程難度高，而且成本高昂。相較之下，樹脂不僅成本更低，重量也比其他材料還輕，缺點是無法同時滿足高透光率和高折射率，勢必會降低影像品質。光波導基板應用的材料科學必須在多項性能指標之間取捨，例如折射率、透光率、機械穩定性、量產能力等。有鑑於此，肖特堅持採用玻璃基板，不僅具備高折率、高透光率、高機械強度，同時也通過量產性驗證，實現其他材料難以媲美的多樣特性組合。

幾何反射式光波導
2019年以來，肖特攜手光學領域專家Lumus，持續開發幾何反射式光波導（GRWG）技術。Jonas分享肖特在這方面的開發近況，目前公司已開始量產幾何反射式光波導。他強調，肖特的全球製造版圖涵蓋幾何反射式光波導的研發到製造流程，因此更有信心持續供應光波導產品。此外，肖特在德國總部進行上游的光學玻璃材料研發與熔製，在瑞士開發鍍膜，在中國製造玻璃基板，並在馬來西亞檳城和居林廠房研發產品應用及製造光波導。透過擴大產能，肖特預計居林廠的年產量將達到約500萬片。新一代產品也將支援超過70°的大FoV，並實現不到1 mm的超薄設計。

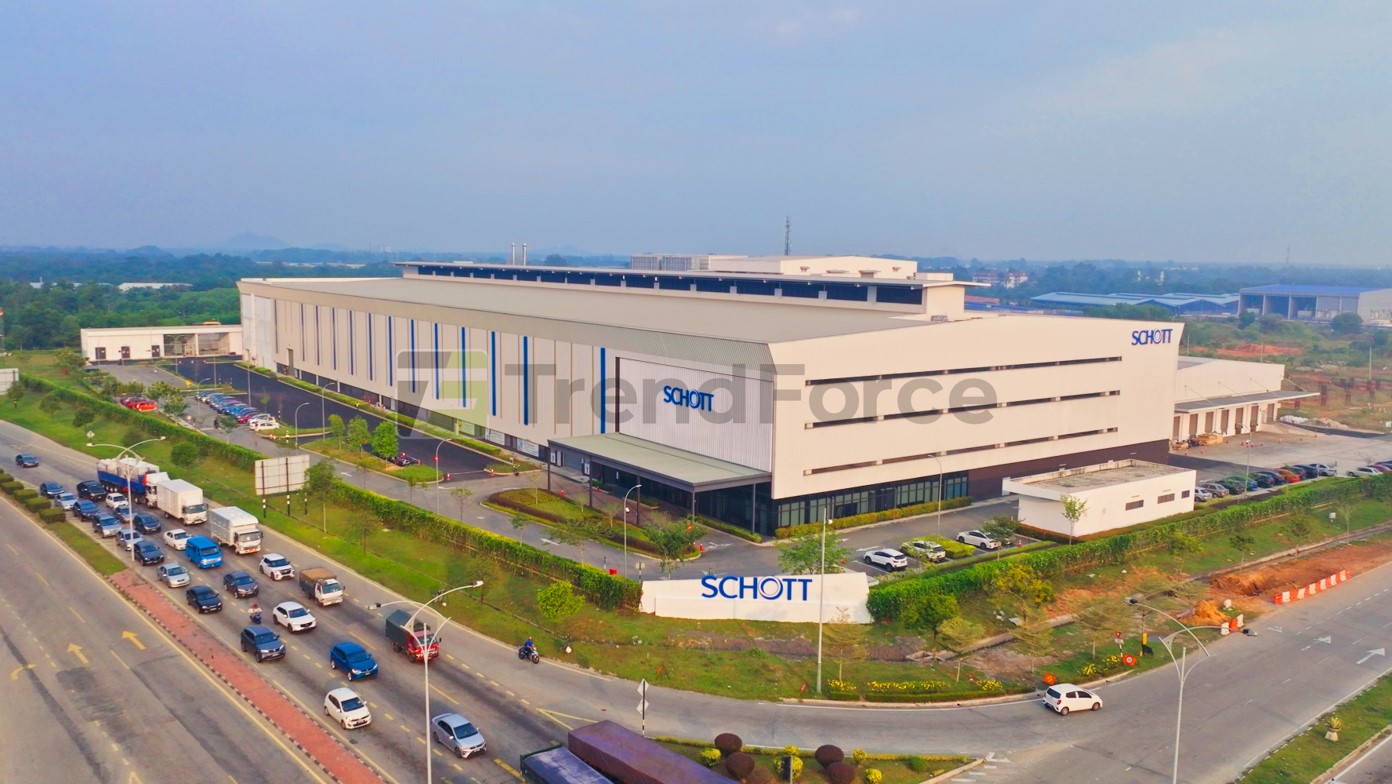

肖特設於馬來西亞居林的幾何反射式光波導廠房（圖片來源：肖特）

綜觀SRG光波導與幾何光波導的技術優劣，肖特認為未來市場不會出現獨佔，而是兩者鎖定特定的應用領域，各據一方。SRG光波導技術更適合小FoV或單色顯示應用，而幾何光波導具備出色的色彩一致性、高光效、低漏光的優勢，更能滿足大FoV及彩色顯示應用。肖特選擇不全押注在單一技術，而是採取雙軌開發策略，逐步成為AR近眼顯示市場的全方位光學顯示開發商。

文: Estelle / TrendForce
