淺析紅外線LED晶片的應用

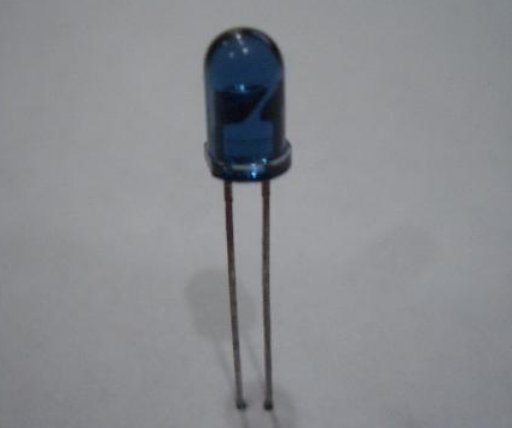

普通的的紅外線LED外形和一般的可見光LED相似,但卻是發出紅外線。其管壓一般降約1.4v,工作電流一般小於20mA。為了適應不同的工作電壓,回路中常常串有限流電阻。



發射紅外線去控制相應的受控裝置時,其控制的距離與發射功率成正比。為了增加紅外線的控制距離,紅外發光二極體工作於脈衝狀態,因為脈動光(調製光)的有效傳送距離與脈衝的風致電流成正比,只需儘量提高峰值Ip,就能增加紅外光的發射距離。提高Ip的方法,是減小脈衝占空比,即壓縮脈衝的寬度T,一些彩電紅外遙控器,其紅外發光管的工作脈衝占空比約為1/3-1/4;一些電器產品紅外遙控器,其占空比是1/10。減小脈衝占空比還可使小功率紅外發光二極體的發射距離大大增加。普通的紅外發光二極體,其功率分為小功率(1mW-10mW)、中功率(20mW-50mW)和大功率(50mW-100mW以上)三大類。要使紅外發光二極體產生調製光,只需在驅動管上加上一定頻率的脈衝電壓。

紅外發光二極體發射紅外線去控制受控裝置時,受控裝置中均有相應的紅外光一電轉換元件,如紅外接收二極體,光電三極管等。實用中已有紅外發射和接收配對的二級管。

紅外線發射與接收的方式有兩種,其一是直射式,其二是反射式。直射式指發光管和接收管相對安放在發射與受控物的兩端,中間相距一定距離;反射式指發光管與接收管並列一起,平時接收管始終無光照,只在發光管發出的紅外光線遇到反射物時,接收管收到反射回來的紅外光線才工作。雙管紅外發射電路,可提高發射功率,增加紅外發射的作用距離。
根據紅外LED晶片的特性,依據不同波長可以得到更廣泛的應用,例如:

1.波長:940nm,適用於遙控器,例如家用電器的遙控器;
2.波長:808nm,適用於醫療器具,空間光通信,紅外照明,固體雷射器的泵浦源
3.波長:830nm,適用於高速路的自動刷卡系統(夜視系統最好,可以看到管芯上有一點紅光,效果比850nm要好)
4.波長:840nm,適用於攝像機 彩色變倍紅外防水
5.波長:850nm,適用於攝像頭(視頻拍攝) 數位攝影,監控,樓寓對講,防盜報警,紅外防水
6.波長:870nm,適用於商場,十字路口的攝像頭
