聚積發表全屏即時靜默錯誤偵測功能之恆流LED驅動IC

聚積科技推出具有全屏即時靜默錯誤偵測技術(Silent Error Detection)應用的新一代恆流LED驅動晶片-MBI5039,以符合LED顯示屏應用的高規格需求。市場上對於LED顯示屏的影像播放品質要求保證,如何不影響顯示屏的內容,又能隨時完成線上錯誤回報,將是LED顯示屏的必備功能。因應此功能的需求,聚積科技實現即時的全屏錯誤偵測功能的驅動晶片,包括即時的亮點與暗點錯誤偵測,使得MBI5039不僅適合LED交通顯示屏應用,更提升以客戶為導向的商業LED顯示屏應用需求。

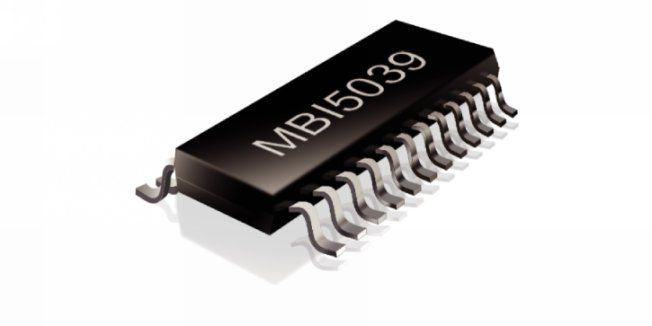

MBI5039是一款具有先進錯誤偵測功能的16通道恆流LED驅動晶片,可支援3~90mA的恆流電流輸出範圍,耐壓高達17V,並可提供高達30MHz的資料傳輸速率,以滿足LED顯示屏系統上大量資料傳輸的需求。MBI5039所具備的錯誤偵測功能包括兩種,一為”訊息中錯誤偵測功能”(In-Message Error Detection);另一為”靜默錯誤偵測功能”(Silent Error Detection)。

MBI5039的”訊息中錯誤偵測模式”,是採取”資料進,錯誤出”(data in, error out)的方式做偵測及回報,就可以即時、連續地辨識顯示屏上的LED短路或開路的狀況,並回報確切壞損的LED位置;再者,MBI5039的”靜默錯誤偵測模式”只需下達簡單指令,即可進行亮點與暗點的全屏即時錯誤偵測,而所有電流輸出埠可透過極短的時間(500ns)以極小的測試電流(0.1mA)進行偵測,以防止LED顯示屏出現瞬間閃爍或雜訊現象,維持LED顯示屏影像的正常運作,並確保顯示屛播放的資訊正確性。

除了上述的兩種即時錯誤偵測功能外,MBI5039也內建過熱偵測回報功能,提供系統採取必要的保護措施。MBI5039更提供64階可程序化的電流增益控制,可用於亮度調整、模組均勻性調整、溫度補償等方面。MBI5039對於提昇畫質均勻性的要求,更是達到通道間的電流精確度變異小於1.5%,而驅動IC間的電流精確度變異小於±3%。除此之外,MBI5039也具備快速輸出電流反應時間,所需之最少時間僅需35ns,可協助系統大幅提昇LED顯示屏的灰階效果及視覺更新率。

藉由聚積科技的Share-I-O專利技術,MBI5039可以完全與MBI5025/MBI5026/ MBI5027/MBI5028/MBI5029相容,使用者可在不需更換PCB板的狀況下,即可直接使用具有先進錯誤偵測功能的MBI5039。
